不同种类充电桩的工作原理有什么区别?充电桩工作原理又是什么呢?云南思辉为您解答!

2021-01-13

我们知道,目前国家在提倡使用绿色能源,这使得电动汽车在我们生活中的使用越来越多,随之而来的是电动汽车充电桩的广泛应用,常见的充电桩种类有云南交流充电桩云南直流充电桩等,那么,充电桩是怎样给汽车充电的?不同种类充电桩的工作原理一样吗?今天云南思辉小编就来为大家介绍一下常见充电桩的工作原理,希望对大家有所帮助。


一、常见充电桩种类:

1、交流充电桩

交流充电桩又称为交流供电装置,固定安装在电动汽车外、与交流电网连接,为电动汽车车载充电机(即固定安装在电动汽车上的充电机)提供交流电源的供电装置。交流充电桩只提供电力输出,没有充电功能,需连接车载充电机为电动汽车充电。

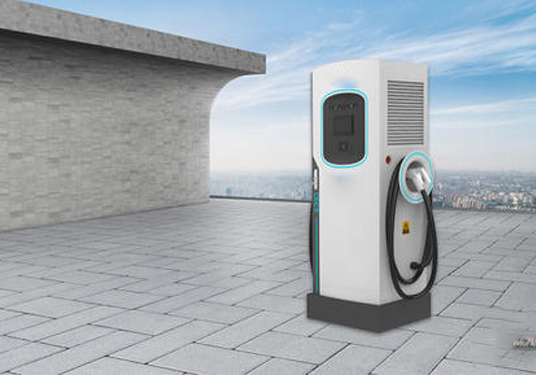

直流充电桩


2、直流充电桩

直流电动汽车充电站,俗称就是“快充”,它是固定安装在电动汽车外,与交流电网连接,可以为非车载电动汽车动力电池提供直流电源的供电装置。直流自带变压整流,输出的就是电池可以直接用的高压直流电,因为大多是多个并联,所以可以输出大电流。



二、不同种类充电桩的工作原理:

1、交流充电桩工作原理

(1)组成。交流电是有主回路和二次回路组成,其中主回路是由保护断路器,交流电能白表等组成,而二次回路是由控制继电器、急停按钮、运行状态指示灯等组成。

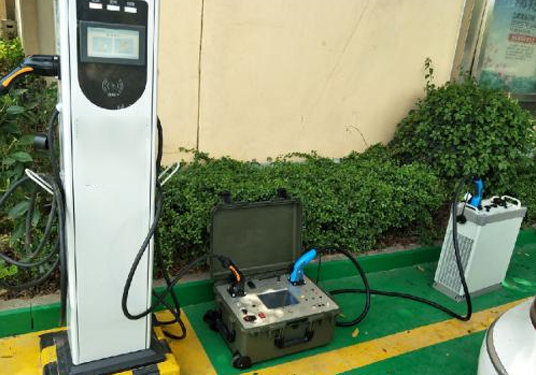

直流充电桩


(2)工作原理。交流充电桩,本质就是一个带控制的插座,输出的是交流电,需要车载充电机自己进行变压整流,受限于车载充电机功率,一般功率小,3.3和7kw的居多。其在工作时,主回路输入断路器具备过载、短路和漏电保护功能;交流接触器控制电源的通断;连接器提供与电动汽车连接的充电接口,具备锁紧装置和防误操作功能。二次回路提供“启停”控制与“急停”操作;信号灯提供“待机”、“充电”与“充满”状态指示;交流智能电能表进行交流充电计量;人机交互设备则提供刷卡、充电方式设置与启停控制操作。



2、直流充电桩工作原理:

(1)组成。直流电充电桩的充电系统是由三相四线制电表,辅助电源,BMS系统以及显示模块等组成。

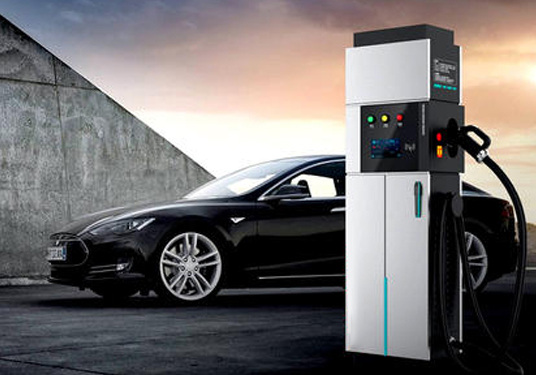

直流充电桩


(2)工作原理。三相380V交流电经过EMC等防雷滤波模块后进入到三相四线制电表中,三相四线制电表监控整个充电机工作时的实际充电电量。且根据实际充电电流及充电电压的大小,充电机往往需要并联使用,因此就要求充电机拥有能够均流输出的功能,充电机输出经过充电枪直接给动力电池进行充电。在直流充电桩工作时,辅助电源给主控单元、显示模块、保护控制单元、信号采集单元及刷卡模块等控制系统进行供电。另外,在动力电池充电过程中,辅助电源给BMS系统供电,由BMS系统实时监控动力电池的状态。



三、不同充电桩对比:

交流充电桩需要借助车载充电机来充电,直流快速充电桩不需要这个设备。二者在充电速度上差别较大,一辆纯电动汽车(普通电池容量)完全放电后通过交流充电桩充满需要8个小时,而通过直流快速充电桩仅需要2到3个小时。交流充电桩给电动汽车的充电机提供电力输入,由于车载充电机的功率并不大,所以不能实现快速充电。

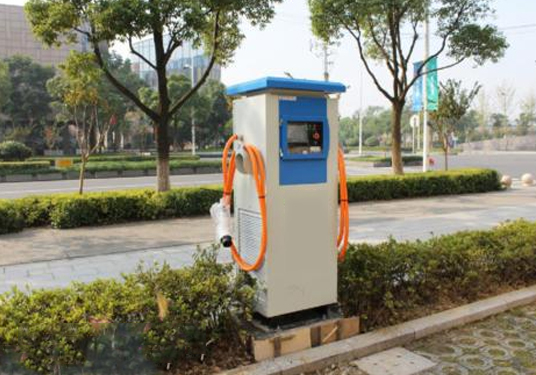

直流充电桩


以上就是我们云南思辉电气为大家总结的不同种类充电桩的工作原理有什么区别,不同充电桩工作原理及使用情况对比的全部内容了,交流充电桩只提供电力输出,没有充电功能,需连接车载充电机为电动汽车充电,而直流充电桩可以与交流电网连接,为非车载电动汽车动力电池提供直流电源的供电装置。可以看出他们的工作原理是有区别的。大家可以根据实际需要选择充电桩。我们云南思辉电气设备有限公司研发生产的直流充电桩和交流充电桩在质量和售后服务的保证,得到广大用户的一致好评,大家如果有需要可以随时电话联系我们。

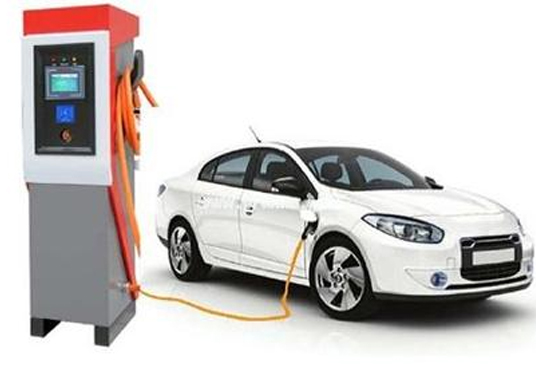

直流充电桩
