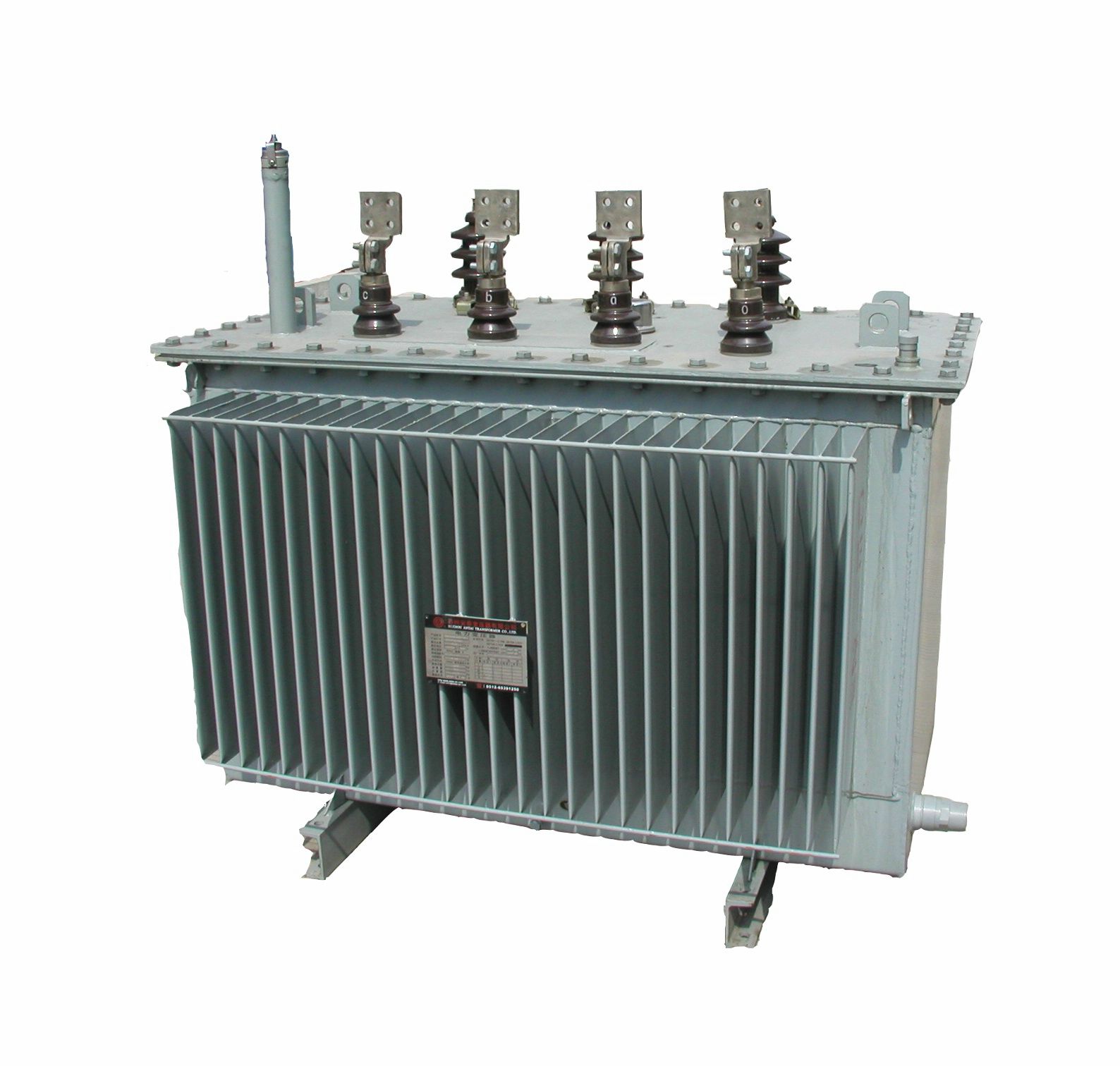

电源变压器由铁心和绕组两部分构成。变压器主要的磁路是由铁心构成,其中铁心又分为铁心柱和横片两部分,结构形式有心式和亮式这两种。变压器的电路部分是绕组由漆包原线或双丝包绝缘扁线绕成。变压器原理是电磁感应原理从一个电路向另一个电路传输信号;电源变压器原理与电源相连的线圈,接收交流电能,称为一次绕组;与负载相连的线圈,送出交流电能,称为二次绕组。负载电流加大时I1增加,ф1也增加并且ф1增加的抵消了2中的那部分磁通量所以铁芯中的总磁通量保持不变。对于电源变压器的知识,大家是否想要了解更多呢?下面云南变压器厂家来为大家介绍电源变压器的计算方法、分类、基本参数、质量问题的基本辨别方法、过热功率下降的原因及解决方法。一起来看看吧!

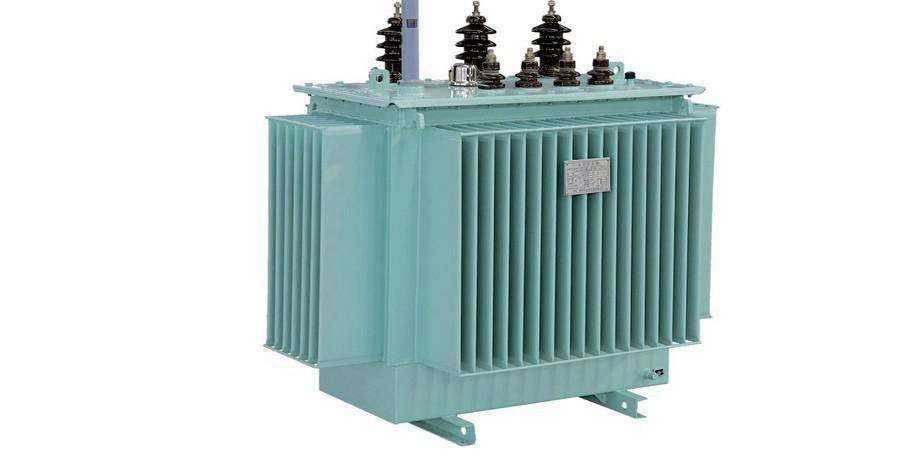

电源变压器的计算方法
一、工具/原料
计算器、矽钢片规格表、变压器骨架规格表、漆包线规格表、矽钢片材料470或者600 IE型。
二、步骤/方法
1、计算变压器的功率
变压器功率 = 输出电压 X 输出电流
例如:根据电路要求需要输出电压30V、电流10A的变压器,
30V X 10A = 300W(变压器功率)
2、计算变压器的铁芯截面积
变压器功率 X 1.44 = Y , Y开根 X 1.06 = 铁芯截面积
变压器功率300W X 1.44 = 432,432开根 X 1.06 = 22.00平方厘米(铁芯截面积)
22平方厘米 = 2200平方毫米(铁芯截面积)
3、计算变压器铁芯叠厚
铁芯截面积(平方毫米)/ 矽钢片舌宽(毫米)= 铁芯叠厚
2200平方毫米 / 40毫米 =55毫米(叠厚),铁芯规格采用舌宽40的矽钢片,叠厚为55毫米。
这里有个问题,有人会问为什么用40的矽钢片,教你一个经验值。
叠厚 / 舌宽 = (1.0∽1.6),55毫米 / 40毫米 =1.375。
小于1.0用小一规格矽钢片,说明矽钢片窗口太大绕不满;大于1.6用大一号规格的矽钢片,说明矽钢片窗口太小绕不下。具体规格对照矽钢片规格表。
4、骨架的选用
铁芯截面积为E40 X 55,那么骨架就用 E40 X 55的,对照变压器骨架规格表刚好有这种规格的骨架,如果实在没有,选叠厚大一规格的也行。业余爱好者买一个骨架不方便的话,那就自己动手做一个吧。
5、计算线圈输入初级匝数
45 / 铁芯截面积(平方厘米)X 220V = 输入初级匝数,
(45/22平方厘米)X 220 = 450匝(输入初级匝数)
6、计算线圈输出次级匝数
(输入初级匝数/220)X 输出电压 = 输出次级匝数
(450/220)X 30V = 61.36(取整数62匝)
7、计算绕制的漆包线线径
电流(开根)X 0.7 = 线径
输出电流10A(开根)X 0.7 = 2.21(输出30V线径),
输入电流 =(300W变压器功率/220V输入电压)开根 X 0.7=0.81(输入220V线径)
8、计算结果
矽钢片规格E40mm、叠厚55mm;变压器骨架规格 E40 X 55;输入线圈匝数450匝、线径0.81铜漆包线;输出线圈匝数62匝、线径2.21铜漆包线。
