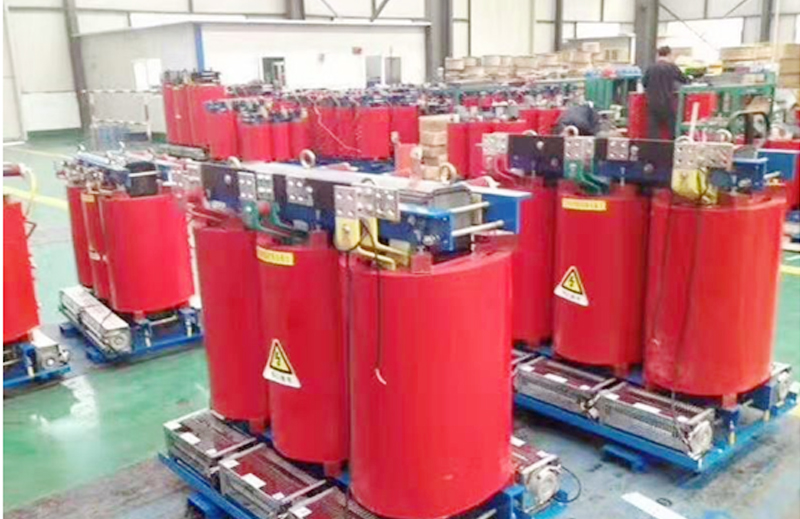

SCB10干式变压器

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍

SCB10型环氧树脂浇注三相干式变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

功能特点

1、线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强;

2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐;

3、铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪;

4、铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音;

5、变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%;

6、配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

产品结构

铁芯:铁芯选用进口优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

温控系统和风冷系统:采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

执行标准

1、GB1094.11-2007 干式电力变压器

2、GB/T10228-2008 干式电力变压器技术参数和要求;

3、GB1094.10-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙;

4、JB/T10008-2004 6~500KV级变压器声级;

5、JB/T56009-1998 干式电力变压器产品质量分等。
