欧式箱变

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍

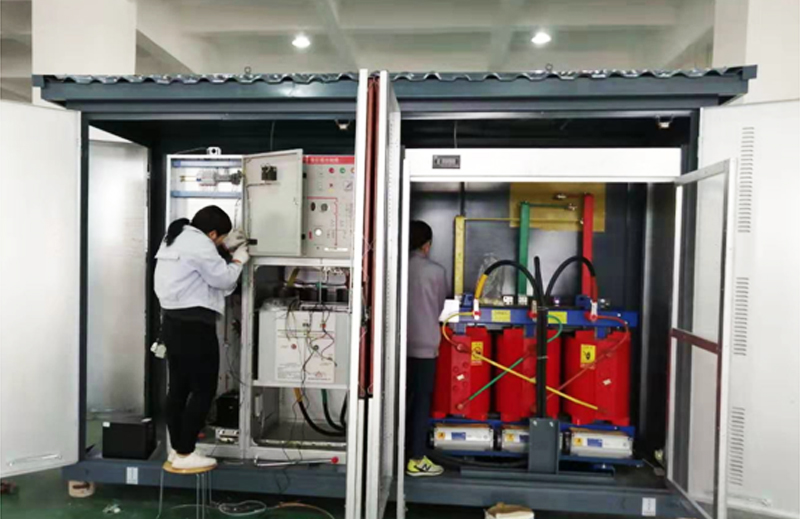

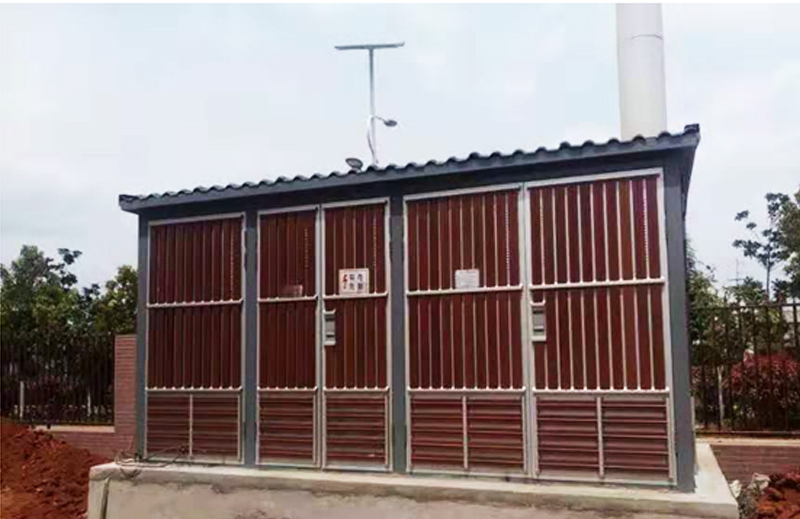

YB型欧式箱式变电站,又称欧式预装式变电站或欧式组合式变电站,简称欧式箱变。它是将高压开关设备、配电变压器和低压开关设备按一定接线方案组合成一体的紧凑型成套配电设备,用于城市高层建筑、城乡建筑、豪华别墅、**公园、住宅小区、工矿企业及临时用电施工场所,作配电系统中接受和分配电能之用。

YB型欧式箱变具有结构紧凑、成套性强,运行安全可靠,维护方便,造型美观、便于迁移等优点,与常规土建式变电站相比,同容量的箱式变电站占地面积仅为常规变电站的1/10~1/5,大大减少了设计及施工工作量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。

功能及特点

1、箱体外壳参照国外先进技术根据实际情况设计,具有牢固、隔热通风、性能稳定、防腐、防尘、防水、防小动物、外形美观等特点。外壳材料有多种选择,如铝合金板、钢板、复合板、不锈钢板、非金属材料(玻璃纤维水泥)等。

2. 高压室选用XGN15、HXGN17或KYN28A等高压开关柜,作为高压进线、高压计量、高压出线之用。高压侧可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。其中主开关一般选用负荷开关,也可选用真空断路器,结构紧凑合理,具备完善的防误操作功能。

3. 低压室选用GGD、GCS或MNS等低压开关柜,作为低压进线、无功补偿、低压出线之用。低压侧采用面板式或柜装式结构组成用户所需供电方案,可满足动力配电、照明配电、无功补偿、电能计量等多种功能,其中主开关一般选用普通负荷开关,也可选用智能型断路器,安装灵活,操作简便。

4. 变压器室中变压器可选用全密封油浸式变压器、也可选用干式变压器。其中油浸式变压器可选用S9、S11、S13或SH15型,干式变压器可选用SCB10、SCB11、SGB10或SCBH15型。根据客户实际需求**配置,选择性多,灵活性强。

5. 箱体顶盖设计为双层结构,夹层间充满泡沫塑料,具有良好的隔热作用。变压器室内设防凝露及自动温控监视、加热、降温装置。门板及侧板外侧对应百叶窗的位置上设有防尘装置。。

正常使用条件

【a】使用海拔高度:h<1000m。

【b】使用的环境温度:T<+40℃。

【c】月平均**气温:T<+35℃。

【d】月**平均使用温度:T<-25℃(户外)。

【e】日**温差:25℃。

【f】日照强度:0.1w/cm?。

【g】使用场合的污秽等级为:Ⅲ。

【h】防雨水等级为:3级。

【i】月**平均相对湿度:90%(20℃)。

【j】使用的**日平均相对湿度为:95%(20℃)。

【k】抗**能力要求:地面水平加速度0.2g。地面垂直加速度:0.2g。

【l】欧式箱变要安装在无剧烈振动、无严重污染和化学腐蚀介质、无爆炸危险的户内外场所。
