产品介绍

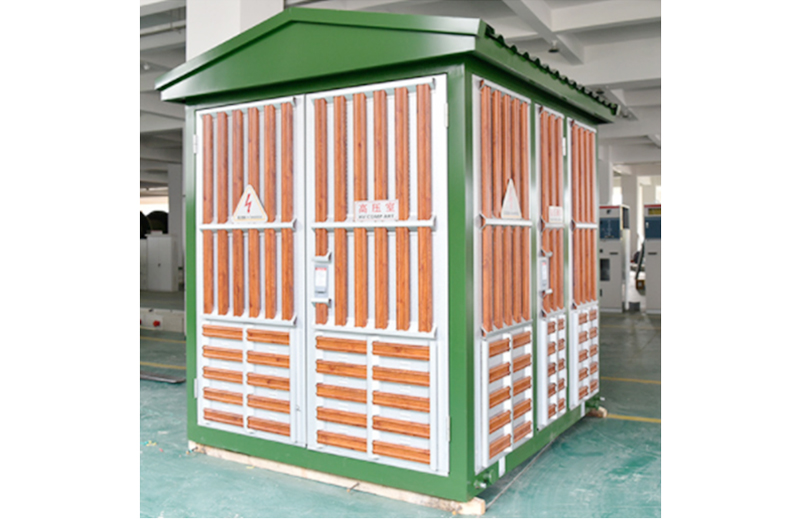

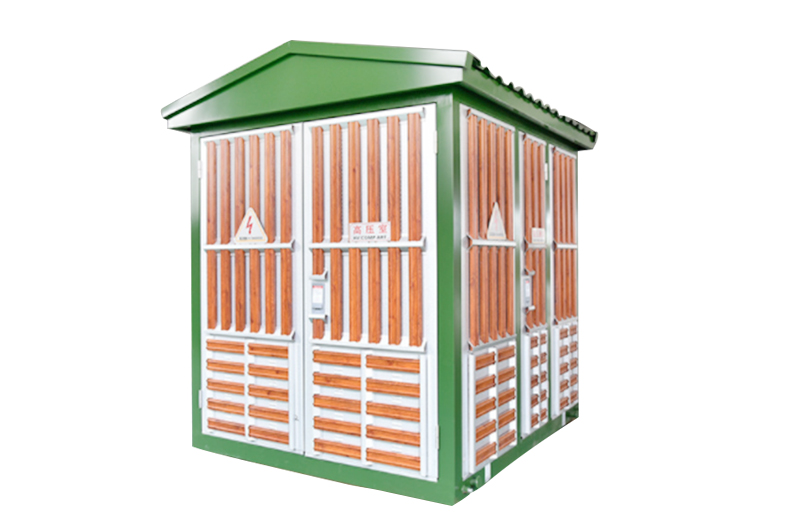

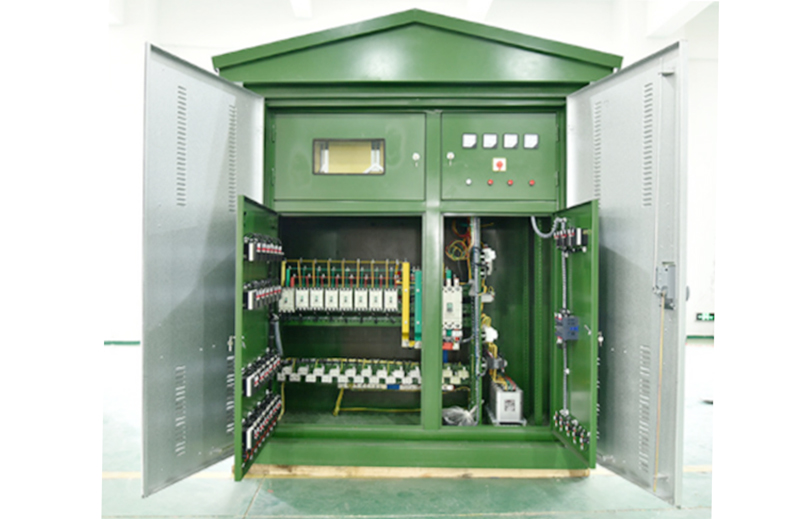

景观型美式箱变体主要由底座、侧板、隔板、门和顶盖等部分组成，箱体内分为高压室 、变压室和低压室。美式箱变是将变压器器身、高压负荷开关、熔断器等元件一同放在变压器油箱内,因浸在油中,元件体积大为缩小,结构更为紧凑,安装方便、灵活。全绝缘、全密封结构、安全可靠、操作方便、免维护。广泛应用于住宅小区、高业中心、厂矿企业、机场、车站、学校等场所。

功能特点

1、结构紧凑、体积小、安装方便、灵活；

2、全绝缘、全密封结构、安全可靠、免维护，可靠保护人身安全；

3、高压侧采用双熔断器保护，其中插入式熔断器熔丝为双敏熔丝(温度、电流)、后备熔断器为限流熔断器，降低了运行成本；

4、高压进线采用电缆接插件结构，全绝缘、安全可靠、操作方便；

5、既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性；

6、变压器为三相三柱或三相五柱等结构，铁芯采用阶梯接缝工艺或卷铁芯工艺，噪声低、损耗低、抗短路和过载能力强；

7、采用真空干燥和真空注油的特殊工艺，我公司将用在110kV产品的此工艺延伸到10kV产品，为提高产品质量提供有力保障；

8、箱体可根据运行环境的要求采用防腐设计和特殊喷漆处理，具有"三防"功能，即防凝露、防盐雾、防霉菌的功能，并能满足高温、高湿环境下的防腐要求。

使用条件

1、安装地点：户外；

2、海拔高度不超过3000M；

3、环境温度：-25℃~+40℃；

4、相对湿度：日平均值不大于95%，月平均值不大于90%；

5、离地面高10M处维持10min的平均最大风速：35m/s；

6、安装场所:无火灾、爆炸危险、化学腐蚀、严重污染的以及剧烈震动场所；

7、防震水平：水平加速度0.4m/s²，垂直加速度0.15m/s²；

8、安装点倾斜度不大于3°。
