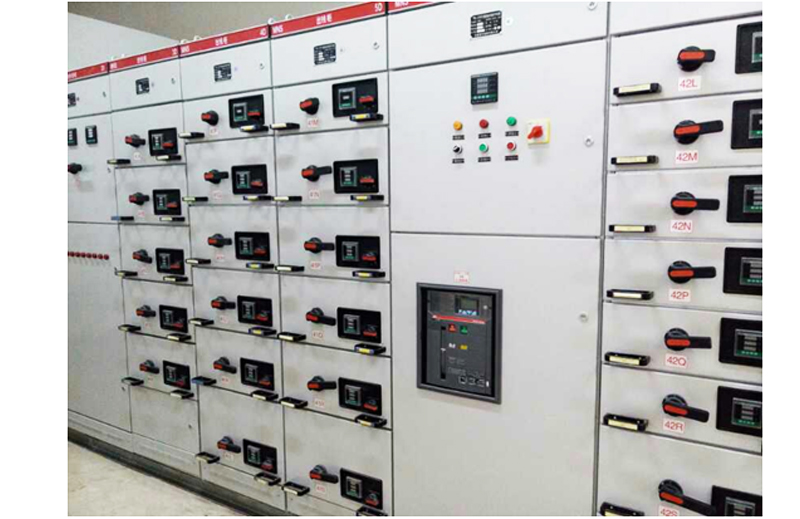

抽出式开关柜GCK

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂,变电站,工矿企业等。电力用户作为交流50Hz,最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。

功能特点

1、框架采用形钢材,利用三维角板定位,螺栓连接无焊接结构从而避免了焊接变形和压力,提高了安装精度;

2、框架 及零部件安装孔按模数E=20mm变化;

3、内部结构件采用镀锌处理,外部经酸洗和磷化处理后,采用静电环氧粉末喷涂。

使用条件

1、海拔不超过3000m;

2、周围空气温度不高于+40℃,并且24h内平均温度不高于+35℃,周围空气温度不低于-50℃;

3、大气条件:空气清洁,相对湿度在温度为+40℃时不超过50%。在温度较低时允许有较高的相对湿度,列如:+20℃时为90%;

4、没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所;

5、与垂直面倾斜不超过5°;

6、本产品适合以下温度运输储存:-25℃~+55℃,在短时间内(不超过24h)不超过+70℃。

技术参数

名称单位参数

额定工作频率

HZ50
额定工作电压V380,660
额定绝缘电压V660
额定工作电流水平母线A630-315
额定工作电流垂直母线A0、600
额定短时耐受电流水平,垂直母线KA80、50
额定峰值耐受电流水平、垂直母线KA176、110
主电路接插件A200,400
辅助电路接插件A10
工频耐压1分钟V2500
防护等级IP40
操作方式
就地、远方、自动
