在我们日常生活中,我们总是会使用到配电柜,但是在我们使用时,我们需要去安装配电柜,那么我们在安装的时候对配电柜的安装要求与规范有哪些呢?下边就是我们云南配电柜小编为大家总结了以下的几点关于安装配电柜的要求及它的规范,希望能够帮助到大家!
一、安装前对准备工作的检查
在安装前,应检查进场道路是否畅通,必要时应修建简易运输通道与各安装点连接,施工场地布置应满足安全文明施工的要求。同时还应检查施工机具状况,确保机具状态良好。高压设备到达现场前,配电室、电缆沟、基础槽钢应已完全竣工。
(1)配电室:土建单位已经完成配电室的施工,室内装饰装修已全部完工,室内电缆沟已按设计要求全部完工,配电室符合移交条件。
(2)基础:槽钢安放位置要与配电室预留的设备风道相对应,设备离墙的最小距离必须满足规范和设计的要求。
(3)设备到达现场:若配电室、基础未建好,设备要有临时存放的位置,且必须做好防雨措施。
(4)配电箱应安装在安全、干燥、易操作的场所。配电箱安装时,其底口距地一般为1.5m;明装时底口距地1.2m;明装电度表板底口距地不得小于1.8m。在同一建筑物内,同类盘的高度应一致,允许偏差为10mm。
二、安装:
1、各配电房门窗须严密,房内清洁。
2、配电盘安装稳固。盘内设备与各构件间连接牢固。
3、盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门,应以软导线与接地的金属构架可靠连接。
4、端子箱安装应牢固,封闭良好,安装位置应便于检查,成列安装时,应排列整齐。

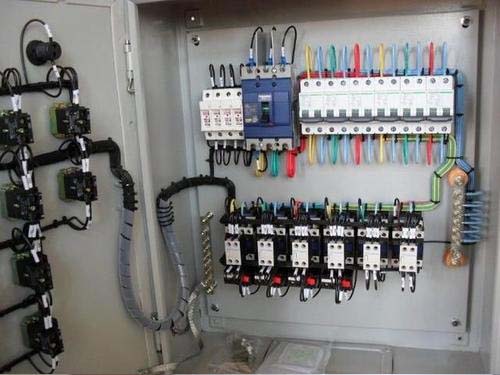

5、配电盘内布线要横平竖直,螺丝不能有松动,线头接触良好。
6、盘内各元件固定可靠无松动,触头无氧化,无毛刺。
7、二次回路的连接件均应采用铜质制品。接线的具体要求:
(1)电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。
(2)电缆芯线和所配导线的端部均应标明其回路编号;编号应正确,字迹清晰且不易脱色。
(3)配线整齐、清晰、美观;导线绝缘良好,无损伤。
(4)盘、柜内的导线不应有接头。
(5)每个端子板的每侧接线一般为一根,不得超过两根。
8、400伏及以下的二次回路的带电体之间或带电体与接地间,其电气间隙应符合规范和设计要求。
9、使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下列要求:
(1)应采用多股软导线,敷设时应有适当余度。
(2)线束应有加强绝缘层(如外套塑料管等)。
(3)与电器连接时,端部应绞紧,不得松散,断股。
(4)在可动部位两端,应用卡子固定。
10、引进盘、柜内的控制电缆及其芯线应符合下列要求:
(1)引进盘、柜的电缆应排列整齐,避免交叉,并应固定牢固,不使所接的端子板受到机械应力。
(2)铠装电缆的钢带不应进入盘、柜内;铠装钢带切断处的端部应扎紧;
(3)用于晶体管保护、控制等逻辑回路的控制电缆,当采用屏蔽电缆时,其屏蔽层应予接地;如不采用屏蔽电缆时,则其备用芯线应有一根接地;
(4)橡胶绝缘芯线应有外套绝缘管保护;
(5)盘、柜内的电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接;备用芯应留有适当余度。
11、在绝缘导线可能遭到油类污蚀的地方,应采用耐油的绝缘导线,或采取防油措施。
12、配电装置的安全技术要求:
(1)两路及以上电源供电时,各路电源与联络开关之间应装设联锁装置(受供电部门调度者除外)。
(2)千伏室内成套设备的隔离开关和相应的断路器之间应装有联锁装置。
(3)配电装置的相色排列应符合下列规定:
1.同一配电装置内各回路相色排列应一致。
2.硬母线应涂色,其色别为:a 相黄色;b相绿色;c 相红色;零线黑色。
3.软母线应标明相别。
4.配电装置间隔内的导线应留有悬挂临时接地线的位置,此处不应涂相色漆。
13、端子板的安装应符合下列要求:
(1)端子板应无损坏,固定牢靠,绝缘良好。
(2)端子板应便于更换且接线方便。
(3)回路电压超过400伏时,端子板应有足够的绝缘并涂以红色标志。

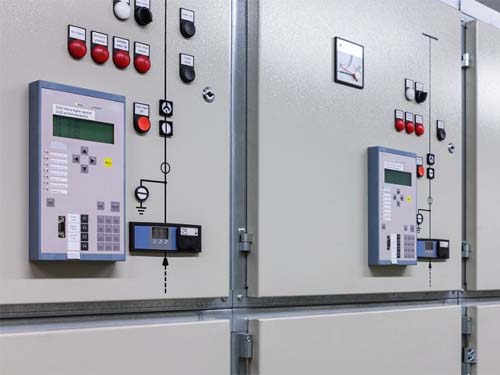

云南思辉电气:高低压开关柜顾名思义就是接高压或低压线缆的设备,一般供电局、变电所都是用高压柜,然后经变压器降压再到低压柜,低压柜再到各个用电的配电箱,就是把一些开关断路器之类保护器件组装成一体的电气设备,在电力设备中有着重要的作用。
