配电柜的主要作用是为下一级配电点或各个用电点进行配电，即将电能按要求分配于各个用电线路。配电柜的一大用途是便于分片或是分类配置电源。当线路出现故障时，配电柜有利于控制故障范围，方便维修工作人员快速找出故障点，并及时加以排除，以保障人们的正常用电。本期云南配电柜厂家工作人员对配电柜的相关知识点进行归纳、总结，供大家参考。

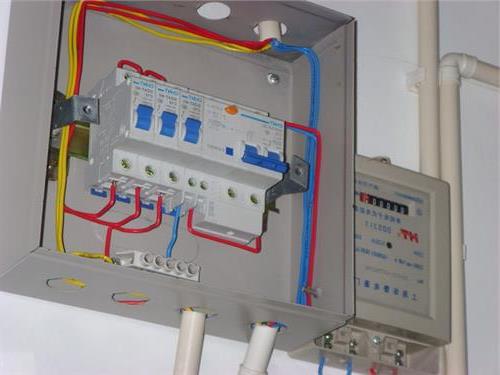

断路器

配电柜的分类

（1）按供电系统的要求分类

1）一级配电设备称为配电中心。它们集中安装在企业的变电站中，并将电力分配给不同位置的较低级别配电设备。该类设备靠近降压变压器，对电气参数要求高，输出回路容量大。

2）二次配电设备是配电柜和电动机控制中心的总称。配电柜用于负荷分散、线路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们将上部配电设备电路的电能分配给最近的负载。该设备应提供负载保护、监控和控制。

3）最终配电设备称为照明配电柜。它们是分散在远离供电中心的小容量配电设备。

（2）按结构特征和用途分类

1）固定面板式开关柜，通常称为配电盘或配电盘。它是一种带屏障的开放式开关柜。正面有保护功能，背面和侧面仍能接触带电部件。防护等级低。它只适用于供电可靠性要求不高的煤矿企业，只能用于供电连续性要求较低的煤矿企业。

2）保护型（即闭式）开关柜是指除安装面外，所有侧面都封闭的低压开关柜。柜内的开关、保护、监视和控制等电气元件均安装在由钢或绝缘材料制成的封闭外壳内，并能可靠地安装在墙上或墙上。柜内各回路可不采取隔离措施隔离，也可采用接地金属板或绝缘板进行隔离。通常，门与主开关操作机械联锁。另外，还有一个保护平台式开关柜（即控制台），面板上装有控制、测量、信号等电器。云南配电柜厂家保护开关柜主要用于工艺领域的配电装置。

3）抽屉式开关柜。这种开关柜采用钢板制作，进、出线回路的电气元件全部安装在可抽出的抽屉内，形成一个功能单元，可以完成一定类型的供电任务。功能单元通过接地的金属板或塑料功能板与总线或电缆分开，形成总线、功能单元和电缆三个区域。各功能单元之间也有隔离措施。抽屉式开关柜具有高可靠性、安全性和互换性。是比较先进的开关柜。目前生产的开关柜大多为抽屉式。适用于对供电可靠性要求较高的工矿企业和高层建筑，作为集中控制的配电中心。

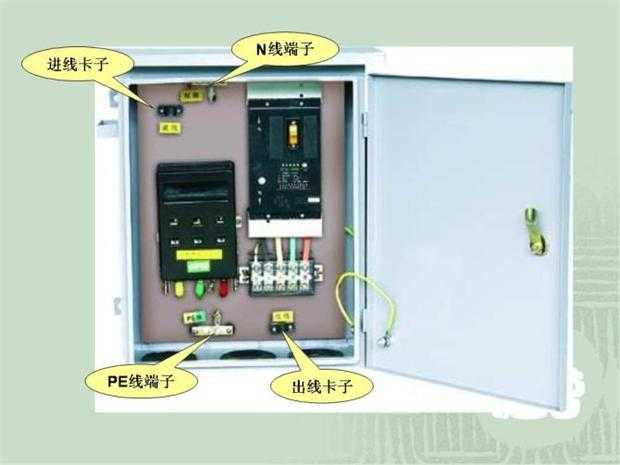

4）动力照明配电控制箱。大多数是封闭式垂直安装。由于使用场合的不同，外壳的防护等级也不同。主要用于工矿企业生产现场的配电装置。

配电柜的组成和作用

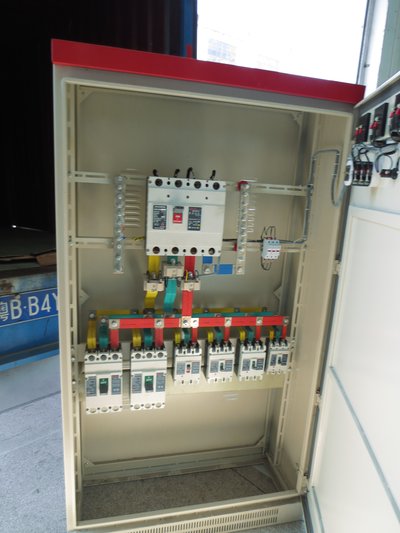

配电屏主要由进线柜、出线柜、电容器柜、计量柜等组成。

进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。云南配电柜厂家由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。

计量柜：主要用来作计量电能用的（千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。
