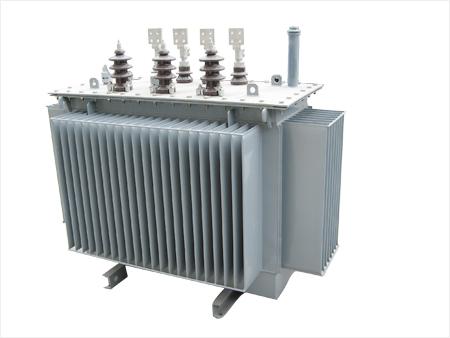

3 多点接地时出现的异常现象

(1)在铁芯中产生涡流,铁损增加,铁芯的金属软管不锈钢软管局部过热。

(2)多点接地严重时,又较长时间未处理,变压器连续运行将导致油及绕组也过热,使油纸绝缘逐渐老化.会引起铁芯叠片两片绝缘层老化而脱落,将引起更大的铁芯过热,铁芯将烧毁。

(3)较长时间多点接地,使油浸变压器油劣化而产生可燃性气体,使气体继电器动作。

(4)因铁芯过热使器身中木质垫块及夹件碳化。

(5)严重的多点接地会使接地线烧断,使变压器失去了正常的一点接地,后果不堪设想。

(6)多点接地也会引起放电现象。

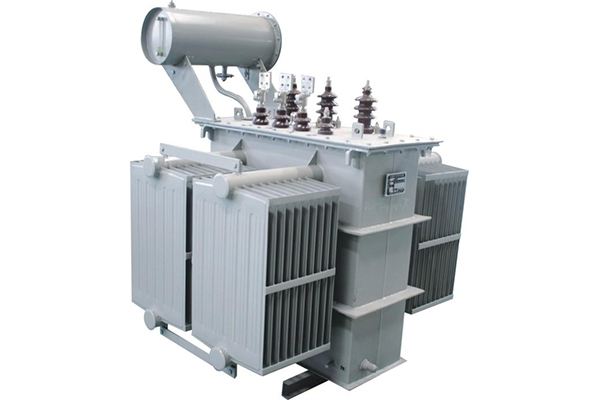

4 多点接地故障的检测

铁芯多点接地故障判断方法云南变压器厂家通常从两方面检测:

(1)进行气相色谱分析.色谱分析中如气体中的甲烷及烯烃组分含量较高,而一氧化碳和二氧化碳气体含量和已往相比变化不大,或含量正常,则说明铁芯过热,铁芯过热可能是由于多点接地所致。

色谱分析中当出现乙炔气体时,说明铁芯已出现间歇性多点接地。

(2)测量接地线有无电流.可在变压器铁芯外引接地套管的接地引线上,用钳形表测量引线上是否有电流.变压器铁芯正常接地时,因无电流回路形成.接地线上电流很小,为毫安级(一般小于0.3A).当存在多点接地时,铁芯主磁通周围相当于有短路匝存在,匝内流过环流,其值决定于故障点与正常接地点的相对位置,即短路匝中包围磁通的多少.一般可达几十安培.利用测量接地引线中有无电流,很准确地判断出铁芯有无多点接地故障。

5 多点接地故障的排除

(1)变压器不能停运时的临时排除方法:

①有外引接地线,如果故障电流较大时,可临时打开地线运行.但必须加强监视,以防故障点消失后使铁芯出现悬浮电位。

②如果多点接地故障属于不稳定型,可在工作接地线中串入一个滑线电阻,使电流限制在1A以下.滑线电阻的选择,是将正常工作接地线打开测得的电压除以地线上的电流。

③要用色谱分析监视故障点的产气速率。

④通过测量找到确切的故障点后，如果无法处理，则可将铁芯的正常工作接地片移至故障点同一位置，用以较大幅度地减少环流。

(2)彻底检修措施。监测发现变压器存在多点接地故障后,对于可停运的变压器,应及时停运,退出后彻底消除多点接地故障。排除此类故障的方法,根据多点接地类型及原因，应采取相应的检修措施.但也有某些情况,停电吊芯后找不到故障点，为了能确切找到接地点，现场可采用如下方法。

①直流法。将铁芯的金属软管不锈钢软管与夹件的连接片打开,在轭两侧的硅钢片上通入6V的直流,然后用直流电压表依次测量各级硅钢片间的电压,当电压等于零或者表指示反向时,则可认为该处是故障接地点。

②交流法。将变压器低压绕组接入交流电压220~380V,此时铁芯中金属软管不锈钢软管有磁通存在.如果有多点接地故障时,用毫安表测量会出现电流(铁芯和夹件的连接片应打开).用毫安表沿铁轭各级逐点测量,当毫安表中电流为零时,则该处为故障点。
