高压开关柜固定式开关柜五防闭锁高压成套开关柜

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍

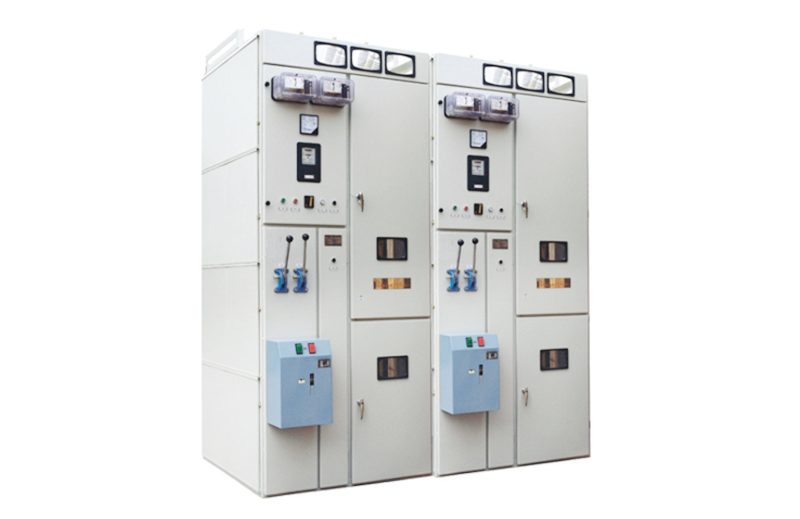

GG-1A高压开关柜固定式开关柜五防闭锁高压成套开关柜系开启式结构,基本骨架用角钢焊接而成,用薄钢板压制成前后门、面板、侧板。柜内用薄钢板分隔开、有隔离开关室、断路器室、继电器室、端子箱室等,主母线水平位置在顶部支持绝缘子上。柜体内部空间大,间隙合理,具有安装、维修方便,运行安全、可靠等特点。防误采用程序锁或机械联锁等形式,完全能满足 “ 五防 ” 要求。适用于三相交流 频率 50HZ 、额定电压 3-12KV 、额定电流至 3150A 的单母线及单母线分段系统中作为接受、分配电能之用。一次方案完整,可以满足各种配电系统的需要。

符合标准

1、3~35kV 交流金属封闭开关设备 GB3906

2、交流金属封闭开关设备和控制设备 IEC60298

技术参数

名称单位参数

额定电压

kV)3 、 6 、 10
最高工作电压kV11.5 10
额定电流A400 、 600 、 1000 、 1250 、 2000 、 3000
额定短路开断电流 ( 最大 )kA31.5
动稳定电流 kA( 峰值 )kA80
4 秒热稳定电流 ( 最大 )kA31.5
操动方式
弹簧储能、电磁操动机构
