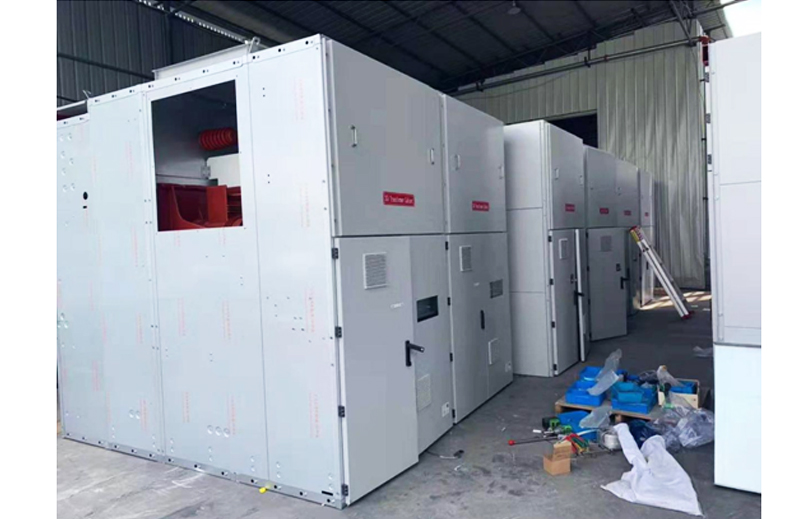

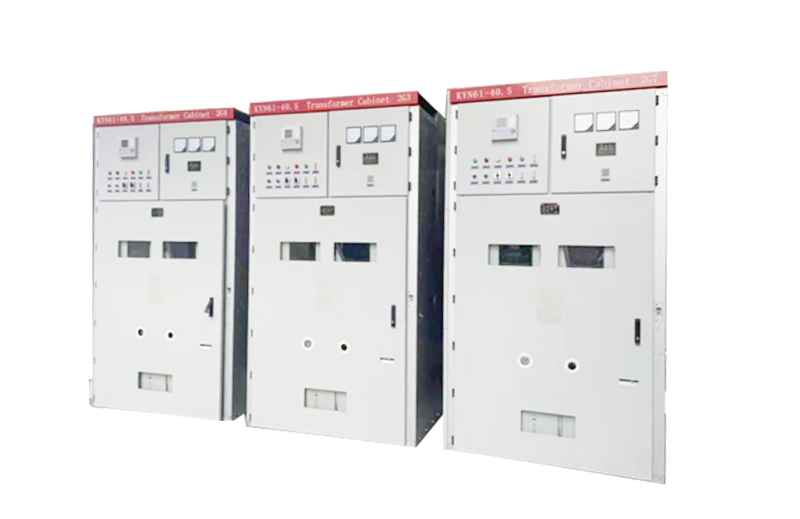

铠装式金属封闭高压开关柜KYN61A-40.5Z

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍

KYN61A-40.5Z型铠装式金属封闭高压开关柜属封闭开关设备,框架按金属封闭铠装移开式结构设计,柜风配用新型全绝缘真空断路器或六氧化硫断路器。柜体采用组装结构,提高了外观质量和制造精度,缩短了生产周期。开关柜的各项正常操作,都能在高压隔离室门关闭条件下进行。KYN61A-40.5Z型铠装式金属封闭高压开关柜使用在40.5KV三相交流50HZ电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用;对电路具有控制、保护和检测等功能。

功能特点

1、柜体结构采用组装式,断路器采用手车落地式结构;

2、配用全新型复合绝缘真空断路器,并具有互换性好更换简单之特点;

3、手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进结构;

4、所有的操作均可在柜门关闭状态下进行;

5、主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”功能;

6、电缆室空间充裕,可连接多根电缆;

7、快速接地开关用于接地和回路短路;

8、外壳防护等级IP3X,手车室门打开状态下 ,防护等级IP2X。

使用条件

1、环境温度上限+40℃,且24小时内测得的平均值不超过35℃,下限-15℃;

2、海拔高度:海拔不超过3000米;

3、相对湿度:日平均值不超过95%,月平均值不超过90%;

4、地震烈度:不超过8度;

5、水蒸汽压力:日平均值不超过2.2kPa,月平均值不超过90%

技术参数

名称单位参数

额定电压

KV40.5
额定电流A1600,2000
额定短路开断电源KA25,31.5
额定短路关合电流KA63,80
动稳定电流(峰值)KA63,80
4s热稳定电流(有效值)KA25,31.5
额定绝缘水平雷电冲击耐压
185

额定绝缘水平主回路1min工频耐压


95
防护等级外壳IP3X
防护等级内部IP2X
