产品介绍

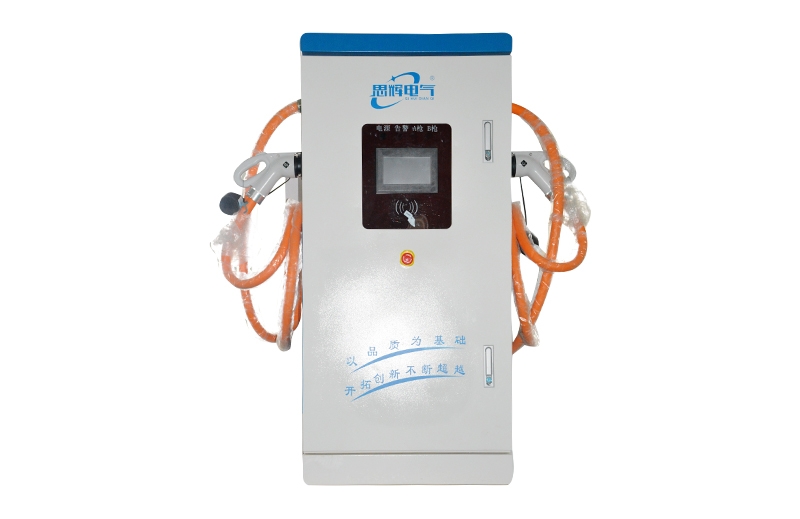

SHZ0D系列电动汽车30KW/60KW/90KW/120KW直流充电桩,通过智能的功率分配坏人切换技术,可以灵活调整充电枪的输出功率,一台充电桩可以配备两把充电枪,完全满足充电对于各种不同功率电动汽车的充电要求,极大化地发挥充电桩的效率,大大的提高充电站的运营回报率。
SHZ0D一体式充电桩由智能高效充电模块、主控单元、人机交互界面、充电接口、计量或计费单元、通迅接口等部分组成,友好的人机交互界面更方便用户使用,模块化设计由利于对设备的扩容和维护:全自动刷卡充电过程,可按时间、按电量、按金额、按功率、自动充满等五种计费模式进行充电,支持刷卡支付、APP支付、扫码支付等支付方式。
功能
1.智能充电:具有定电量、定时间、自动充满且对误输入电量、时间等有识别功能,安全可靠;
2.具有自动绝缘检测和功能,确保人身安全;防护等级高达IP54,确保户外使用安全;
3.支持7寸触摸屏,具备友好的人机界面,充电控制功能可通过人机界面进行控制;可以记录与显示充电过程中的充电电流、电压、时间、充电电量以及充电过程中错误信息的警报;
4.配置拥有通讯的多功能直流电能表,RS485获取多功能电能表的计量信息,完成充电计费和充电过程的联动控制;
5.有刷卡和扫码等多种支付方式;支持通过APP进行地图找桩、预约、控制、及在线支付等功能;
6.具有运行指示功能,分别显示电源、充电、故障的运行状态;
7.充电桩终端可实现:IC卡管理、充电计量计费、液晶显示及与后台监控系统通讯,通过后台监控系统,可实时监控直流桩的运行情况;
8.系统功率密度高,采用集装箱式一体化方案,更可以大量节地,省投资。
主要特点
安全
具备完善的充电保护功能、防止对车辆进行过充,安全性很高;
具备防雷、漏电、短路、过流、过温、电池反接等保护措施。
灵活
模块化设计,灵活配置,适应各种不同的电压等级,不同的电流等级,系统可靠性高;
充电方式灵活,可以选择按照时间、金额、电量、自动充满、按功率等充电方式;
接线灵活、安装快捷,提供多种组网方式选择;
箱体具有广告灯箱,可自动切换广告画面,广告内容可根据根据客户的要求定制;
适应性好
防护等级高(IP54),具备恶劣环境运行能力;
这款桩有两把充电枪,一桩可供两个车位充电使用,能最大程度节省布桩的空间及成本;
适用于公交快速充电站,商业运营充电站,高速公路充电站,大型停车场等快速补充电量的场所,在充电的同时又可增加额外的广告效益。
技术参数
充电桩产品型号 | SHZ0300D | SHZ0600D | SHZ0900D | SHZ1200D |
额定输出电压范围(v) | 700/500可选 | 700/500可选 | 700/500可选 | 700/500可选 |
输出电压范围(V) | 200-750/200-550 | 200-750/200-550 | 200-750/200-550 | 200-750/200-550 |
系统最大的模块数 | 2 | 4 | 6 | 8 |
系统输出功率(KW) | 30 | 60 | 90 | 120 |
额定输出电流(A) | 43/60 | 86/120 | 128/180 | 172/240 |
输入参数 | ||||
输入频率 | 45-65HZ | |||
输入电压 | 三相四线,交流380V±15% | |||
功率因素 | >0.95 | |||
总谐波电流 | <3%(额定输入) | |||
输出参数 | ||||
输出稳压精度 | <±0.5% | |||
输出电流不均流度 | <±3% | |||
输出稳流精度 | <±1% | |||
输出效率 | >95% | |||
输出纹波系数 | <±0.2% | |||
工作环境 | ||||
工作温度范围 | -20℃~+50℃ | |||
存储温度范围 | -40℃~+75℃ | |||
工作湿度范围 | 0~95% | |||
工作海拔范围 | 2000m | |||
满足标准 | ||||
GB/T 18487.1-2015 | 电动汽车传导充电系统 | |||
GB/T20234.1-2015 GB/T20234.3-2015 | 电动汽车传导充电用连接装置 | |||
GB/T 27930 Q/GDW 1235-2014 | 电动汽车非车载充电机与电池管理系统之间的通信协议 | |||
GB 17625.1 GB 4208-2008 | 电磁兼容性及外壳IP防护等级IP54 | |||
安全与防护 | ||||
安全规范 | 符合NB/T 33001、NB/T33008.1标准 | |||
绝缘检测 | 配合充电机对整个直流供电系统进行绝缘检测及故障告警和保护功能(选配功能) | |||
防护等级 | 防护等级IP54 | |||
尺寸及重量 | ||||
尺寸(W*H*D mm) | 502*1672*700 | 502*1672*700 | 502*1672*700 | 502*1672*700 |
重量 | 150kg(不含充电机整流模块) | 180kg(不含充电机整流模块) | 210kg(不含充电机整流模块) | 240kg(不含充电机整流模块) |
