在电力系统的送变配电过程中,变压器是一种重要的电气设备。不管是工业企业,还是商场、写字楼、居民小区,处处都可以见到变压器的身影,变压器在电力行业中的作用无比重要,作为电力从业者,关于变压器的知识你必须了解。云南变压器厂家为你揭秘。
变压器的原理
变压器是利用电磁感应的原理来改变交流电压和电流的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。
变压器的作用有哪些?
变电压:提高或降低电压,将发电机发出的电经过升压、输送、降压过程,将电压变换成居民或工业使用的电压等级。
变电流:变电压的同时改变电流的大小
隔离:将用户系统和供电系统进行隔离,起到缩小事故范围的作用。
电力变压器有哪些类型?

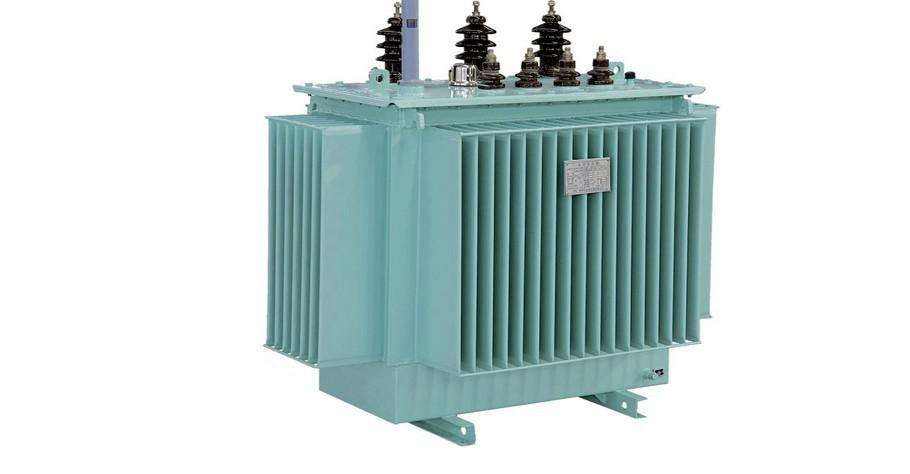

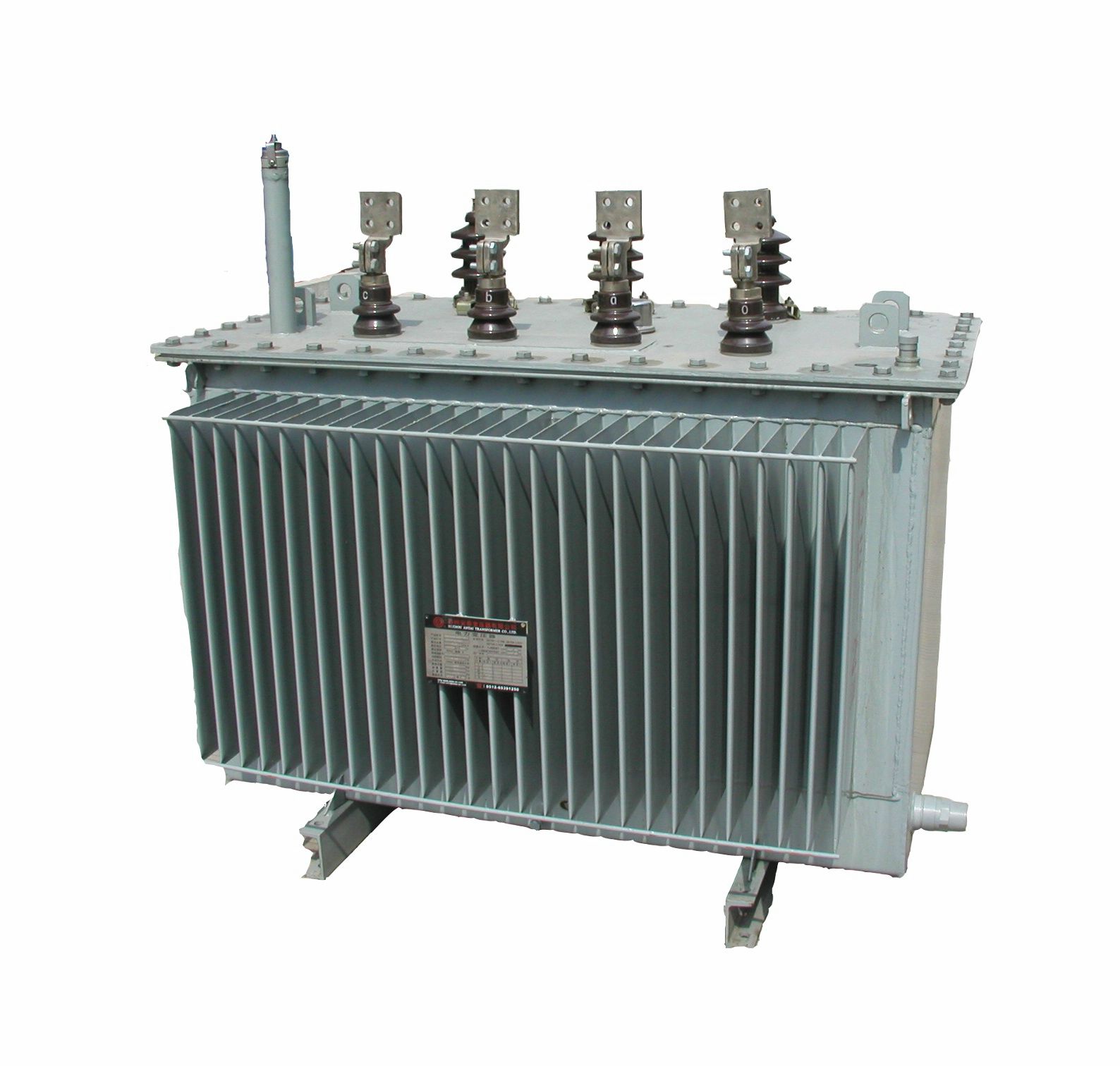

油浸式变压器:用变压器油作为绝缘介质和冷却介质的变压器,铁芯和线圈全部浸在绝缘油中。
干式变压器:铁芯和线圈用环氧树脂材料浇铸,起到绝缘作用。
非晶合金变压器:新型变压器,采用非晶合金材料作为绝缘介质,耐温性能好。
变压器部件是由哪些部分组成的?
器身主体:包括铁心、绕组、绝缘支撑
调压装置:即分接开关,(有载调压装置和无励磁调压)
油箱及片形散热器(翅膀)、套管
安全装置:吸湿器、气体继电器、滤油机和温度测量仪表等。
变压器油作用
绝缘作用:变压器油具体很强的绝缘性能,将绕组与外壳之间产生绝缘强度。常见有DB5和DB45型。
散热作用:变压器油根据受热上升原理在器身内和片形散热器间自然循环,通过散热器将热量散出,保持线圈的温度不会太高。
消弧作用:在操作有载调压装置时,分接开关打开时会产生弧光,变压器油能将弧光熄灭,起到保护作用。
储油柜(油枕)的作用是什么?
油枕(储油柜)装在油箱的斜上方,有油管和油箱相通。当变压器油的体积随油温变化而膨胀缩小时,油枕起着储油和 补油的作用。防止油和空气接触而被氧化和受潮。油枕上装有油标管,有的还装有液位指示,用以观察油位的变化。
