产品介绍

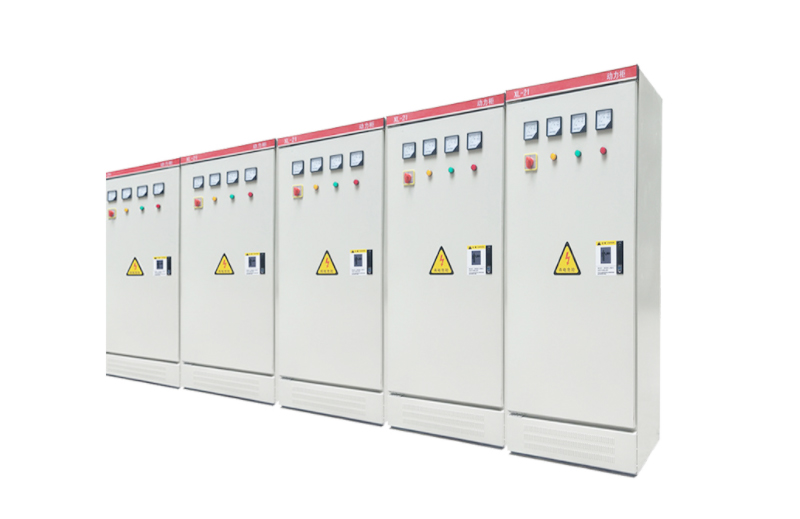

XL-21动力配电柜属于户内装置，靠墙安装，屏前检修。适用于发电厂及工矿企业，交流电压500V及以下的三相三线、三相四线、三相五线制系统，作动力照明配电之用。

产品结构

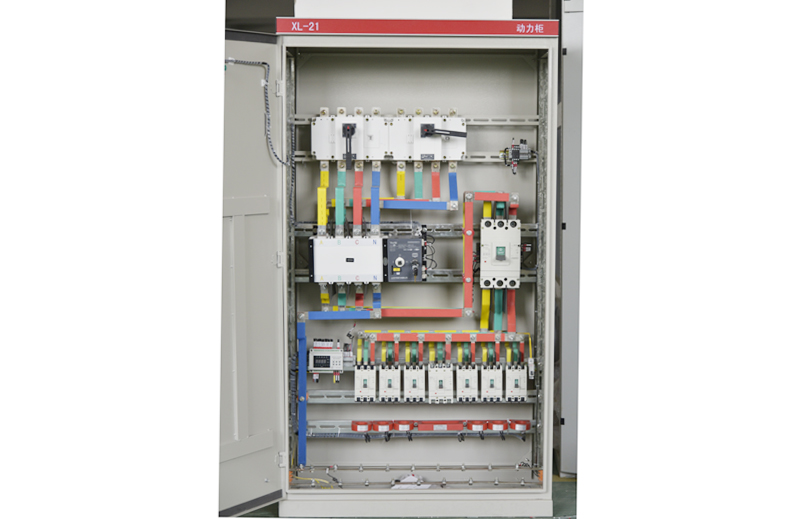

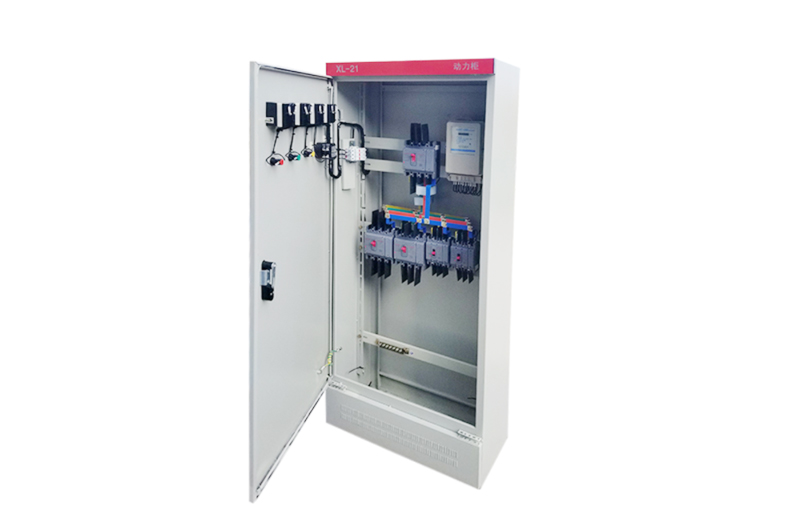

XL-21动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮、指示灯及显示仪表，打开箱后配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

使用条件

1、环境温度：-50℃~+40℃，且24H内的平均温度不超过+36℃；

2、海拔高度：不超过3000m；

3、相对湿度：在周围空气湿度为+40℃时不超过50%；在较低湿度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化 ，允许产生适度的凝霜；

4、设备安装时与垂直面的倾斜度应不超过5℃，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
